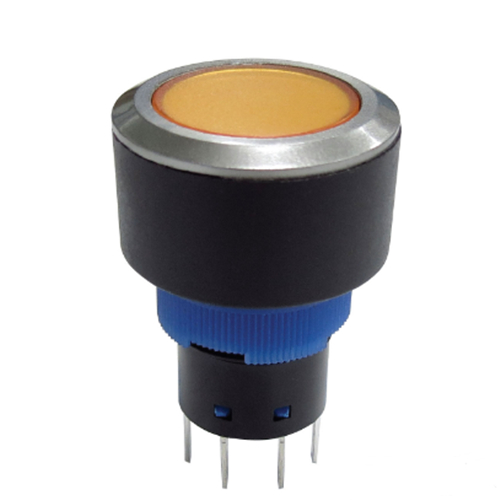

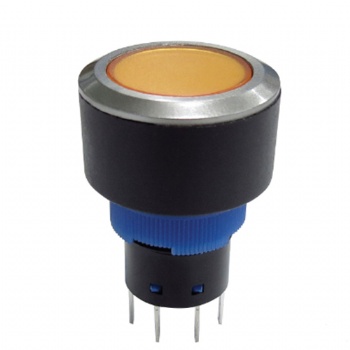

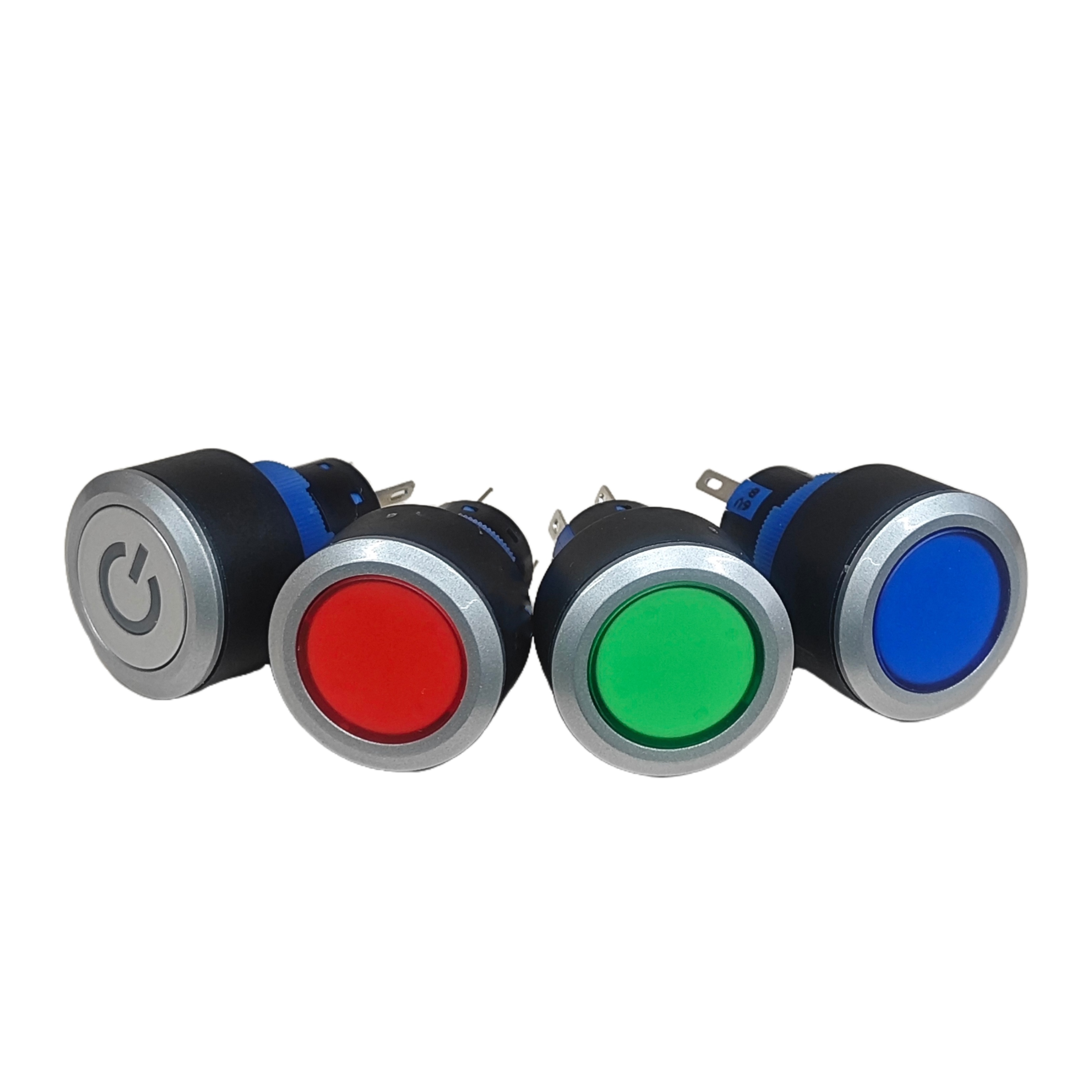

22mm illuminated metal push button switch

SPECIFICATIONS

Panel Thickness: Ø22.20mm or Ø16.20mm

Contact Rating: 6A 250VAC

Mechanical Life: Momentary 50,000 cycles

                           Self-lock 20,000 cycles

Electrical Life: 10,000 cycles make-and-break cycles.

Torque: 3~8Nm

Travel: About 2.0mm

Operation Pressure: About 2.5N
Contact Resistance: 50 mΩ max.
Insulation Resistance: 100MΩ min.

Dielectric Strength: 500 Vrms @sea level.
Operating Temperature: -20°C to 85°C

RoHS



MATERIALS

Bushing : PA66

Base : PBT/PA66

Actuator : PC/PA66

Inner Assembly: POM / PA66.

Spring : Spring steel.

Terminal : Brass,with silver or gold plated.

Hex Nut : PA66



Led: 1.8V/3V/6V/12V/24V/36V/48V/110V/220V

ILLUMINATION BASE RATlNG:

Red, Yellow and Orange:20mA 1.8V;

Blue, Green and White:20mA 2.8V

Beads Color:R/U/G/Y/0/W
